En torklinje som går med 90 m3/min luft kan förlora cirka 10 procent av sin uppvärmningseffektivitet när lamellavståndet på ett luftförvärmarrör är för snävt. Oftare än inte är det verkliga problemet inte själva värmaren utan bristen på överensstämmelse mellan rördesignen och de faktiska luftförhållandena. Det är därför att välja ett luftförvärmarrör innebär att materialtemperatur, wattdensitet och fengeometri balanseras innan installationen, inte efter att ett fel inträffat.
Vad är ett luftförvärmarrör?
Ett luftförvärmarrör är en värmeväxlingskomponent som höjer temperaturen på luft som strömmar genom en kanal, ugn eller torkkammare. I pannsystem återvinner rörformiga förvärmare värme från rökgasen. I elektrisk uppvärmningsutrustning är röret en sluten motståndsvärmare med en metallmantel, magnesiumoxidisolering och, i de flesta lufttillämpningar, fenor för att förstora värmeöverföringsytan. Motståndstråden är lindad spiralformad och packad med MgO, som överför värme samtidigt som den elektriskt isolerar manteln. Manteln svetsas ihop och rullas till en slutlig diameter, typiskt från 6,5 mm till 12,5 mm. Den här artikeln fokuserar på den elektriskt uppvärmda versionen eftersom det är den som processingenjörer oftast anger som en designkomponent.
Vanliga typer av luftförvärmarrör
Standard luftförvärmarrör finns i raka, U-formade, W-formade och O-formade konfigurationer.
Raka, U-formade och W-formade konfigurationer
Ett rakt rör är den enklaste formen och passar installationer där den uppvärmda längden matchar kanaldjupet. Ett U-format rör återgår till sig självt, vilket låter en kort kanal rymma en lång effektiv uppvärmningslängd. W-formade rör lägger till ytterligare en böjning, vilket ger en ännu mer aktiv yta i ett kompakt utrymme. I praktiken är det U-formade formatet en bra standard för forcerad konvektionsugnar eftersom det håller anslutningsplintarna på samma sida, vilket förenklar kabeldragningen. Till exempel, en U-formad lamellluftvärmarör anges vanligtvis när kanalhöjden är begränsad men den erforderliga effekten är hög.
Anpassade tillverkare av U-formade värmerör, leverantörer Xinghua Yading Electric Heating Element Co., Ltd. är Kina anpassade OEM/ODM U-formade tillverkare av värmerör och U-formade ... Visa produkt → Finnade vs. Släta rör
Släta rör är lättare att rengöra och är acceptabla i cirkulationssystem med låg effekt. Finnsrör är standardvalet för luftförvärmare eftersom de multiplicerar värmeöverföringsytan. Flänsfaktorn, som är förhållandet mellan den flänsförsedda ytan och den fria rörytan, sträcker sig normalt från 2 till 4. Vid elektrisk luftvärme tillåter en högre flänsfaktor att samma wattal levereras vid en lägre ytbelastning, vilket minskar risken för oxidavlagring och förlänger rörets livslängd. Men släta rör bör inte ignoreras: i renrumsutrustning eller där frekvent sterilisering krävs, kan frånvaron av fenor göra underhållet avsevärt enklare.
Materialval: Det första beslutet som påverkar rörets livslängd
Det första urvalssteget är mantelmaterial. Materialet bestämmer den maximala kontinuerliga drifttemperaturen, korrosionstillåten och rörets praktiska livslängd. Tabellen nedan jämför de vanligaste materialen för elektriska luftförvärmarrör.
| Material | Max kontinuerlig temperatur | Korrosionsbeständighet | Typisk tillämpning |
|---|---|---|---|
| Rostfritt stål 304 | 750°C | Bra i torr luft | Allmänna kanalvärmare |
| Rostfritt stål 321 | 800°C | Bättre skalningsmotstånd | Ugnar och torklinjer |
| Legering 800 | 815°C | Bra oxidation och måttlig syrabeständighet | Förvärmare med risk för kondens |
| Legering 840 | 900°C | Överlägsen stabilitet vid hög temperatur | Högpresterande industriell luftvärme |
Temperaturdrivet val
Den maximala manteltemperaturen måste hålla sig under materialets oxidationspunkt. För kontinuerlig drift räcker 304 rostfritt stål under 750°C. När utloppsluftens temperatur överstiger den nivån, gå till 321 eller Alloy 800. Alloy 840 används när själva rörytan närmar sig 900°C, till exempel i design med hög effekttäthet eller när lufthastigheten är låg.
Korrosions- och kondensproblem
I luftförvärmare kan daggpunktskorrosion uppstå när rörets yttemperatur faller under daggpunkten för den omgivande gasen. Även i en elektriskt uppvärmd kanal kan kallstartsförhållanden skapa kondens på den rostfria ytan. Klorider och sulfater i verkstadsluften angriper sedan manteln. För miljöer med känd fukt ger en Alloy 800-mantel och en låg wattdensitetsgräns en extra säkerhetsmarginal.
Wattdensitet och dess praktiska inverkan
Wattdensitet är effekten dividerad med den uppvärmda ytan, vanligtvis uttryckt i W/cm2. Det är det mest användbara siffran för att förutsäga röryttemperaturen. Vid samma wattal har ett flänsrör en lägre wattdensitet än ett slätt rör eftersom fenytan är större, så att manteln blir svalare. I applikationer med forcerad luft med en kanalhastighet på 3 m/s eller mer är ett startområde på 3 till 5 W/cm2 säkert för rostfritt stål. Om luftflödet är oregelbundet eller kanalen är underdimensionerad kan det effektiva värdet fördubblas i vissa zoner, varför många ingenjörer stannar under 3 W/cm2 tills det faktiska flödesmönstret har verifierats. För en 10 kW värmare med 2000 cm2 flänsarea är wattdensiteten 5 W/cm2. Om samma värmare utvärderas på barrörsyta kan siffran se mycket högre ut, så bekräfta alltid vilket område tillverkaren citerar.
Innan du slutför designen, jämför den beräknade effekten med luftmassflödet och temperaturökningen med Q = m * cp * dT. När den erforderliga effekten är känd, justera rörlängden och fengeometrin för att hålla wattdensiteten inom det säkra bandet. En detaljerad förklaring av detta förhållande finns i artikeln om wattdensitet i elektriska värmeelement .
Finnade rör: Mer yta, mindre överhettning

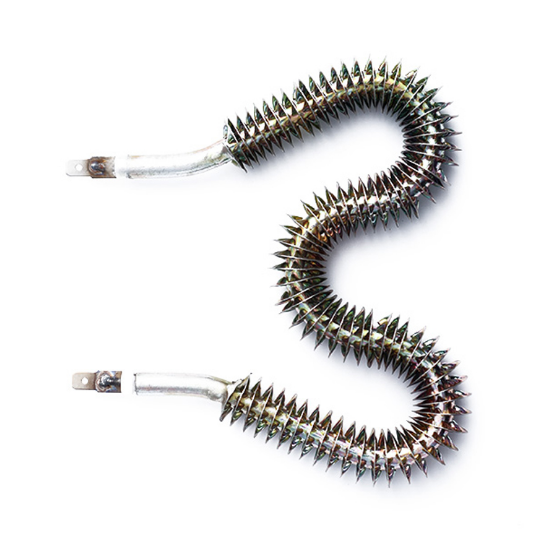

Fenor förändrar hur ett luftförvärmarrör fungerar i en kanal. Utan fenor är den yttre värmeöverföringskoefficienten för luft låg, så rörets yttemperatur stiger snabbt och värmetråden inuti blir varmare än nödvändigt. Med fenor avvisar samma rör mer värme till luftflödet och den totala effektiviteten förbättras märkbart. Avvägningen är tryckfall: tätare avstånd mellan lamellerna skapar mer yta men också mer motstånd, så fläkten måste arbeta hårdare. För dammig eller fibrös luft är en bredare fendelning säkrare även om den termiska prestandan är något lägre. Fenhöjd, tjocklek och stigning definierar fenfaktorn. En vanlig fenhöjd är 6 till 15 mm, tjocklek 0,3 till 0,5 mm och stigning 3 till 6 mm. När efterfrågan är hög, a W-format lamellvärmerör ger mer yta i samma fotavtryck. I cirkulära kanaler, en O-format lamellvärmerör är utformad för att följa tvärsnittet och minska döda zoner nära kanalväggen.
Tillverkare av specialanpassade O-formade värmerör, leverantörer Xinghua Yading Electric Heating Element Co., Ltd. är China Custom OEM/ODM O-Shaped Finned Heating Tube Manufacturers och O-Shaped Finned ... Visa produkt →
Anpassade W-formade tillverkare av värmerör, leverantörer Xinghua Yading Electric Heating Element Co., Ltd. är China Custom OEM/ODM W-Shaped Finned Heating Tube Manufacturers and W-Shaped Finned ... Visa produkt → Välja ett luftförvärmarrör: En steg-för-steg checklista
En strukturerad checklista förhindrar de typiska misstagen i nya installationer: överdimensionerad wattdensitet, fel material eller otillräcklig fenyta. Använd följande sekvens när du anger ett luftförvärmarrör.
- Definiera luftmassflödet, inloppstemperaturen och önskad utloppstemperatur. Beräkna den totala effekten som behövs.
- Välj en måltäthet för watt. För kanalhastigheter över 3 m/s är 3–5 W/cm2 en rimlig utgångspunkt; sänk värdet om luftflödet är variabelt.
- Välj mantelmaterialet från den maximala förväntade röryttemperaturen och eventuell korrosionsrisk i miljön.
- Välj mellan släta och flänsade rör. Flätade rör är att föredra om inte rengörbarhet är högsta prioritet.
- Bekräfta monteringsriktningen, böjradier, termoelementets position och elektriska anslutningar med tillverkaren före produktion.
För mer vägledning om att förbättra det övergripande systemet, läs om hur man förbättrar energieffektiviteten för industriella luftvärmesystem med effektiva luftvärmerör .
Vanliga misslyckanden och förebyggande
Även ett väl specificerat rör kan misslyckas om de installerade förhållandena skiljer sig från designen. De vanligaste felen är överhettning, isoleringsbrott och mekaniska skador på lamellerna.
- Utbrändhet vid överhettning: detta visar sig som ett synligt missfärgat område på höljet. Det kommer vanligtvis från en wattdensitet som är för hög för det faktiska flödet, eller från ett fläktfel. Verifiera luftflödets riktning och hastighet och lägg till en flödesbrytare.
- Isoleringsfel: detta uppträder som läckström när magnesiumoxiden absorberar fukt, ofta efter en kall avstängning. Låt röret svalna gradvis och håll terminalfacket torrt.
- Fenskada: böjda eller saknade fenor ökar den lokala temperaturen och minskar värmeöverföringen. Skydda värmaren under hantering och underhåll, och rengör dammavlagringar utan att använda vassa verktyg.
Termiskt skydd är inte valfritt. En grundläggande höggräns-termostat eller ett luftflödesspärr kan förhindra de flesta utbränningsfel. För ytterligare säkerhetspraxis, gå igenom väsentliga säkerhetsregler för värmeslingor och deras anslutningar .
Slutsats
Att välja ett luftförvärmarrör är ett tekniskt beslut som beror på fyra siffror: utgående lufttemperatur, tillgängligt utrymme, lufthastighet och wattdensitet. När alla fyra är kända blir materialet och fengeometrin okomplicerad. När en av dem ignoreras kommer röret sannolikt att gå sönder innan dess förväntade livslängd. I ett industriellt värmesystem är några timmars designgranskning i specifikationsstadiet alltid billigare än en avstängning orsakad av en underdimensionerad eller felaktig värmare.
